关于窗框:如何优化隔热区

从外部看,铝窗很难实现高效的热分离和隔热效果;但铝窗是实现一个舒适、节能的生活环境的关键因素。通过采用怡塑宝(insulbar)隔热条将金属系统的内外壳体连接起来,在窗框总成的内部形成一个隔热区。在创建这个隔热区域时,设计工程师有多种选择,可以优化隔热性能,并通过施工措施实现理想的Uf值。对此而言,不同类型的传热是至关重要的。

三种类型的传热

热量是一种能量,通过热传导(传输)、热对流和热辐射(传播)等形式,总是流向温度较低的区域。

金属系统热分离的导热原理的典型例子:一个盛有热水的深锅。
热传导取决于材料。可以通过增加粒子运动来实现固体中的能量传递。通过这一方式将热能转移到邻近的粒子。示例:加热炉架上的水
金属组件隔热区的对流原理的典型例子:暖气房。
对于热对流,热能通过流动的流体(液体或气体)传输。一个典型的特征是对流单体,其中液体或气体在热源和散热器之间循环。示例:暖气室内的空气循环。
窗户和外立面金属型材热分离的热辐射原理的典型例子:膳魔师保温杯。
对于热辐射,热能通过电磁波(通常是红外线)传输。示例:膳魔师(Thermos)保温杯内部的反射表面通过反射减少了辐射的热量损失。



优化隔热区

为了根据特定要求定制有效隔热,有必要结合和微调隔热区域内的几个影响因素。这一领域的重点是所有形成起始点的不同传热类型(见图):

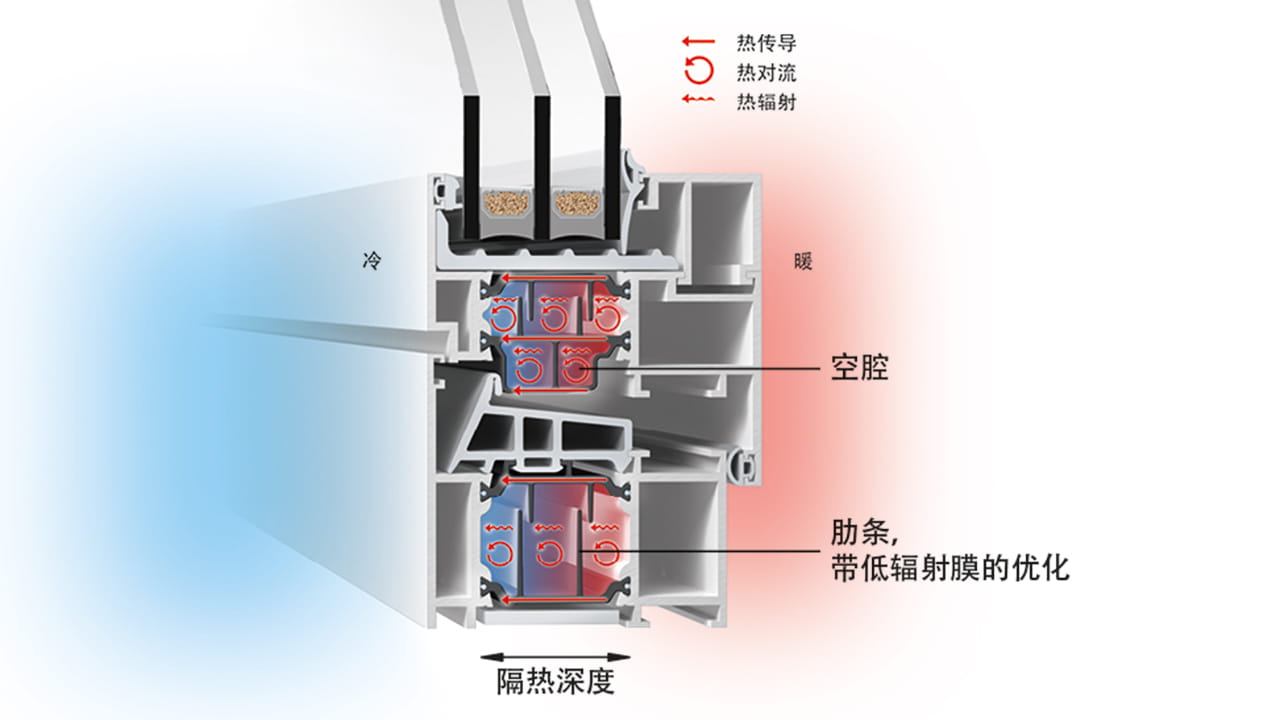

从使用怡塑宝的隔热铝型材查看窗角的隔热区。

•    为了尽量减少热传导,采用导热能力低、强度高的材料,例如由玻璃纤维增强聚酰胺66制成的材料。

•    减少壁厚和增加这些隔热型材的隔热深度,可以进一步保持较低水平的传热。

•    在隔热区内减小空腔的尺寸,可实现空气循环(即对流)最小化。带有空腔的隔热型材或带有内指向标志的型材可产生这种类型的较小对流单体。

•    一个非常有效的方法是使用带标志的间隔条,在间隔条上涂上一层薄的低辐射镀膜。这种铝膜保证了高水平的热辐射反射,其工作原理与膳魔师保温杯的原理类似。

逐步达到理想的Uf值

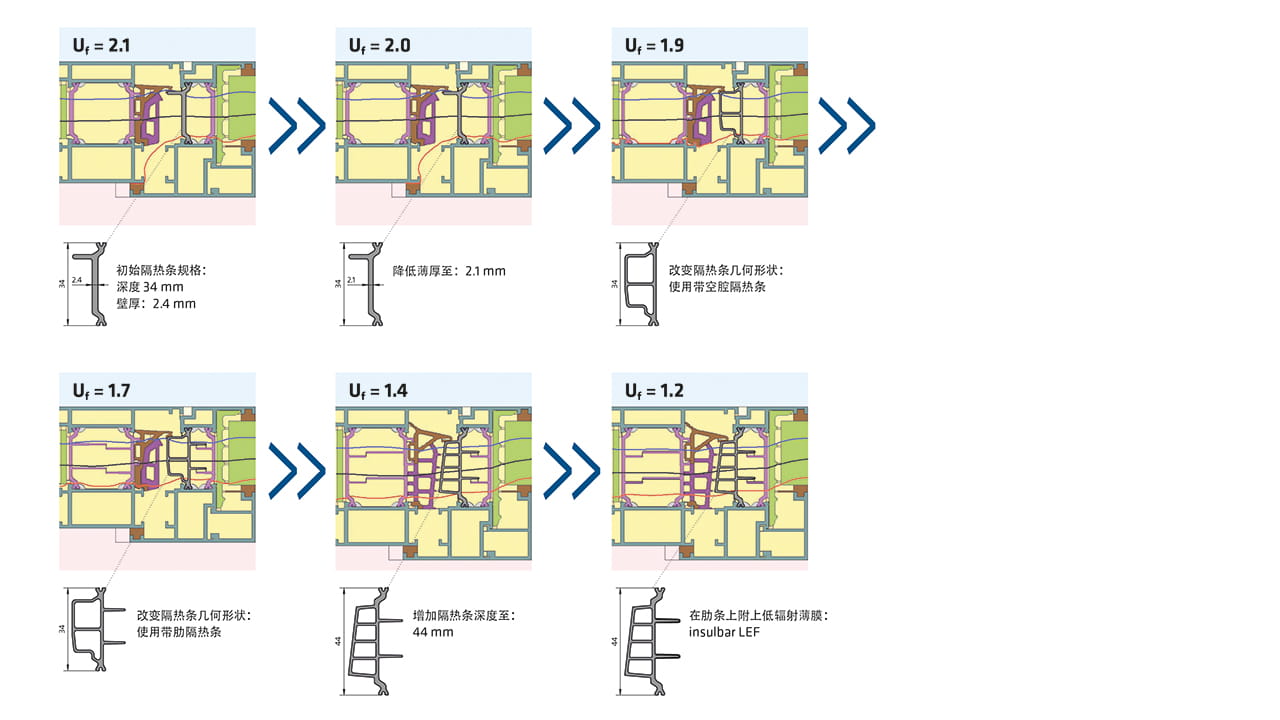

图5通过样品横断面显示了如何利用上述措施,以及利用恩信格公司的隔热型材,在热技术条件下逐步优化Uf值。通过改变单个参数,将热传递系数降至所需的目标值。

通过优化热分离过程中的各个影响变量,逐步最小化金属系统的Uf值逐步达到理想的Uf值:通过改变单个参数,将热传递系数降至所需的目标值。

摘要:一个成功的组合!

如果目标是通过一个有效的方式实现铝窗框热分离,开发商有很多选择,但必须结合各种单独的可调参数。这是因为仅使用一个影响因素进行热优化,会出现功能和机械方面的限制。例如,需要一定的最小壁厚,以确保所需强度的隔热型材。指定的预算可能会对隔热区的设计产生限制作用。但如果将指定的影响变量仔细地相互调整,则可以将最佳隔热和理想的Uf值结合起来,得到相应的可见宽度。这样既能节约宝贵的能源,又能显著提高生活舒适度。
