完美的形状
保证所需功能

适合任何应用的几何形状

为了覆盖品种多样的门窗和外立面系统,恩欣格提供各种外形和几何形状的隔离桥,适合所有常规阻隔深度。怡塑宝 (insulbar®) 隔热型材针对相应要求配备了特殊功能元件,且可以提供不同的壁厚和支脚几何形状。

塑料制成的直形、弯形和空腔型材 —— 功能多种多样

基于三种型材类型 —— 直形、弯形和空腔型材 – 可以提供大量具有不同功能区且针对特定应用的聚酰胺隔离桥:例如带钩、带槽或者带有用于定位密封件的箭头的隔离型材,以及带凸起或空腔(用作密封挡块)的隔离桥。甚至还可以提供带有螺槽或隔离片(可实现极低的热量损失)的型号。

型材形状

直形型材形状插图

直形

弯形型材形状插图

弯形

空腔型材的型材形状插图

空腔型材


带功能区/热工技术优化元件(选项)的隔热桥

带“凸起”的弯形隔热桥插图

带“凸起”的直形

带“钩子”的弯形隔热桥插图

带“钩子”的弯形

带螺丝孔的直形隔热桥插图

带螺丝孔的直形

带“隔离片”的弯形隔热桥插图

带“隔离片”的弯形

带“箭头”的弯形隔热桥插图

带“箭头”的弯形

带“凹槽”的弯形隔热桥插图

带“凹槽”的弯形

带 “T” 的弯形隔热桥插图

带“T”的弯形


用于特殊应用的隔离桥

用于特殊应用的隔离桥插图:地坎

地坎

用于特殊应用的隔离桥插图:正面垫层

正面垫层

用于特殊应用的隔离桥插图:推拉系统的阻挡件

推拉系统的阻挡件

用于特殊应用的隔离桥插图:运行轨道

运行轨道


适合任何系统的结构尺寸和壁厚

现在针对 10 mm 至 54 mm 的阻隔深度,可以提供不同闭合的标准怡塑宝 (insulbar®) 隔热型材。为了保证隔离桥或框架结构的稳定性,禁止低于规定的厚度。

专门针对您的铝腔定制的支脚几何形状(公差非常小)

隔离桥的支脚与框架结构铝型材的固定槽构成连接。根据铝腔优化调整的支脚几何形状可有效抵抗推挤和横向应力的影响,并确保组合处的推力弹簧刚性。 为此,可实现具有最小公差范围的各种支脚几何形状。
带 2 根 Coex 密封线的“宽支脚”型材支脚插图

带 2 根 Coex 密封线的宽支脚

4 脚型号型材支脚插图

4 脚信号

“偏置支脚”型材支脚插图

偏置支脚

2 脚型号型材支脚插图

2 脚信号


Coex 密封线 —— 可靠的防潮性

内置在支脚中的 Coex 密封线是恩欣格的创新产品 —— 用于完美密封复合系统,除了可靠防潮外,还能增加复合系统的推拉安全性。Coex 密封性的尼龙芯外面包裹一层热熔胶,涂层期间通过温度影响,外层熔化,激活 Coex 密封线。现在,怡塑宝 (insulbar®) 隔离型材在供货时已批量配备 Coex 密封线。

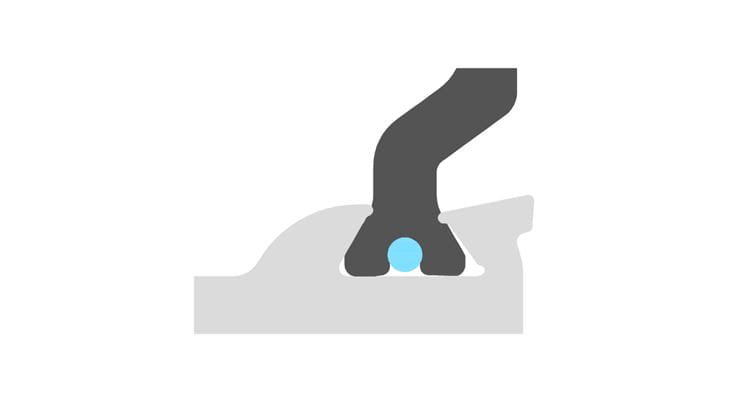

短锤铝固定槽插图

短锤

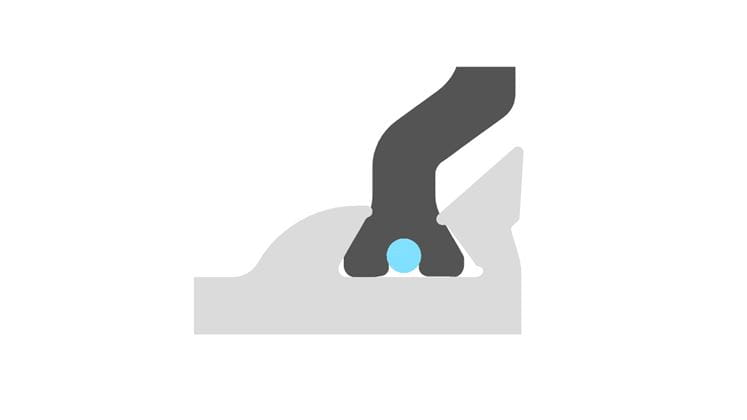

长锤铝固定槽插图

长锤


推荐使用铝腔型号

恩欣格 (Ensinger) 建议分别根据应用,为怡塑宝 (insulbar®) 隔热材料使用两个不同的铝固定槽。最常见的型号是带短锤的槽。例外情况下,比如存在妨碍滚压轮的锤进入的障碍物时,作为替代,恩欣格 (Ensinger) 提供带长锤的规格。
