Sem cisalhamento: o perfil de isolamento para portas

A Ensinger tem uma nova solução para o já conhecido problema nas portas de metal separadas termicamente: o efeito de temperatura dupla (também designado de “efeito bimetálico”). Sobretudo em portas de entrada viradas para o lado do sol do edifício, o caixilho de alumínio exterior dilata de forma significativa devido ao aquecimento. A diferença de temperatura em relação ao caixilho interior faz com que todo o composto arqueie para fora. A porta deforma-se e, no pior dos casos, deixa de poder ser aberta e fechada. Este efeito agrava-se com uma pintura escura, uma vez que a superfície aquece de forma particular.

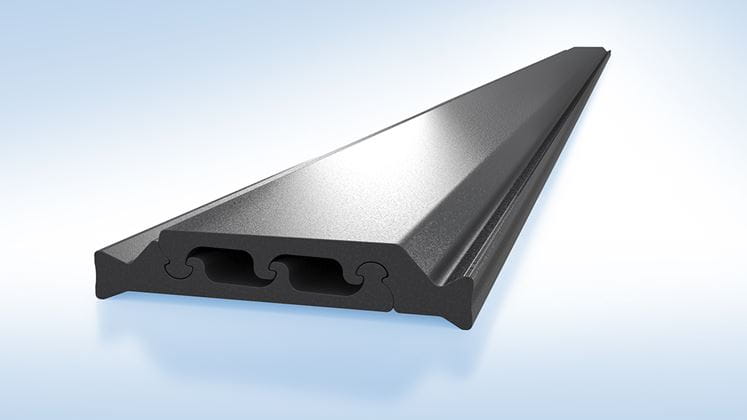

Secção transversal e geometria de um perfil de isolamento insulbar sem cisalhamento, composto por duas partes A barra sem cisalhamento é composta por duas partes.
Uma profundidade de isolamento elevada favorece igualmente a dilatação longitudinal irregular, pois a diferença de temperatura entre o lado interior e exterior da porta é ainda maior nesta zona. Este sintoma também pode ocorrer no inverno. No entanto, numa situação de frio extremo no exterior e de um interior quente, a porta dobra para dentro.

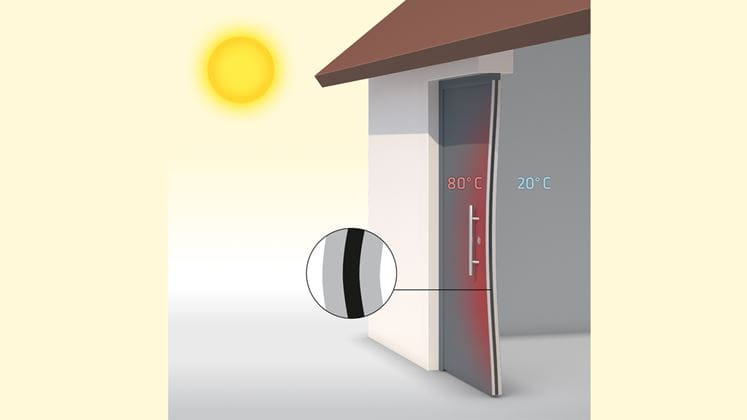

Ilustração do composto com perfil pouco resistente ao cisalhamento Composto de alumínio com perfil de isolamento: a grande diferença de temperatura origina uma deformação da porta

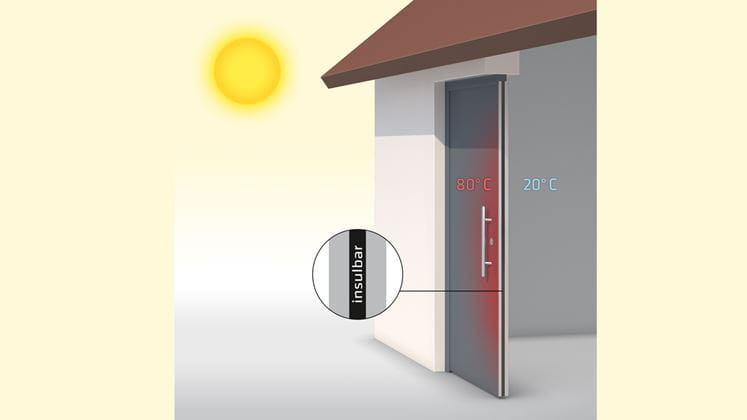

Ilustração do composto com barra de isolamento insulbar sem cisalhamento Composto de alumínio com perfil de isolamento insulbar sem cisalhamento: a zona de isolamento móvel compensa de forma eficaz as dilatações longitudinais irregulares do caixilho interior e exterior

Solução registada para patente

Com os perfis de isolamento insulbar sem cisalhamento, este é um problema que faz parte do passado. A barra sem cisalhamento é composta por duas partes que se deslocam em sentido oposto em caso de dilatações longitudinais irregulares do caixilho interior e exterior. Daqui resulta uma zona de isolamento móvel que compensa as dilatações térmicas irregulares dos caixilhos de alumínio e minimiza o efeito de temperatura dupla.

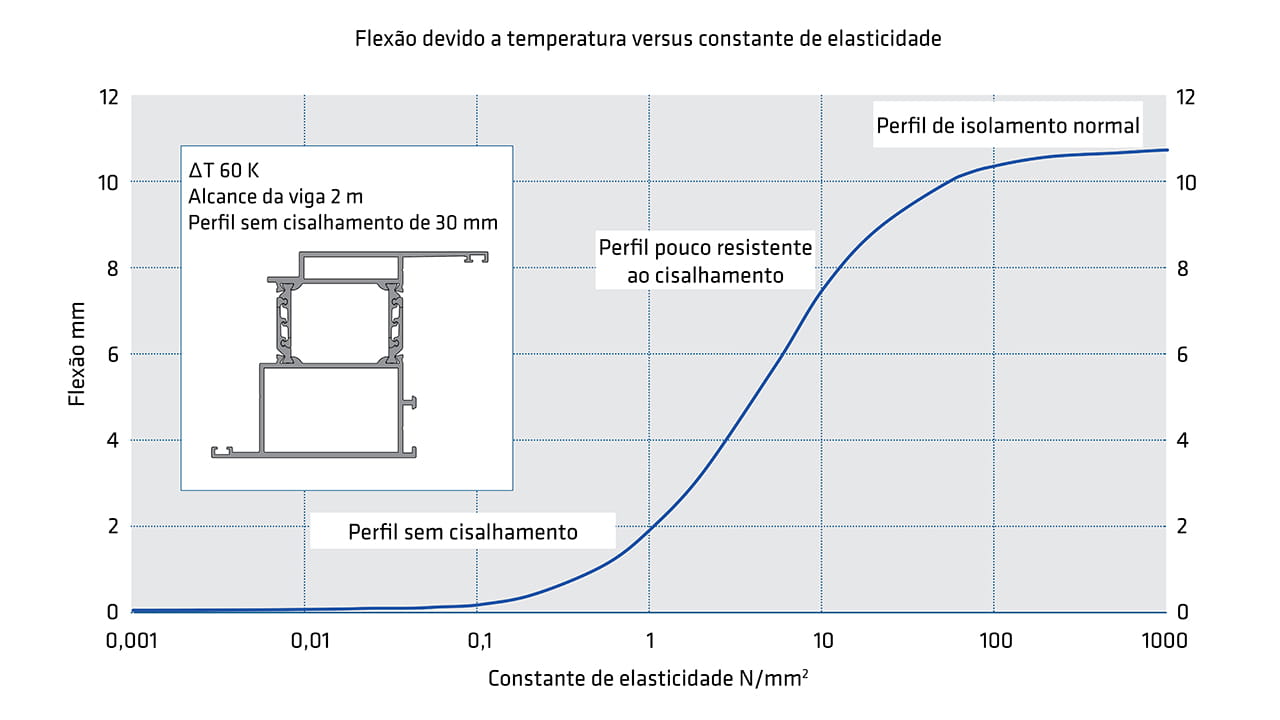

Diagrama da eficácia dos perfis sem cisalhamento comparativamente aos perfis pouco resistentes ao cisalhamento A rigidez de cisalhamento c da barra de isolamento insulbar sem cisalhamento é praticamente nula. A flexão da porta é, assim, significativamente reduzida (ver diagrama).

Síntese de todas as vantagens

  • - Sem cisalhamento, o que permite uma minimização significativa do efeito de temperatura dupla em comparação com perfis pouco resistentes ao cisalhamento e resistentes ao cisalhamento
  • - Rigidez de cisalhamento c mínima e rigidez de cisalhamento T reduzida
  • - Geometria otimizada para uma elevada resistência à tração transversal Q
  • - Pode ser enrolado e revestido como um perfil de isolamento convencional

O perfil sem cisalhamento está disponível em diferentes dimensões, entre 20 e 42 mm, na nossa gama de produtos padrão e no pesquisador insulbar sob a rubrica “Aplicações especiais”.

Teremos todo o gosto em ajudá-lo no seu novo produto e em disponibilizar-lhe a respetiva amostra. Contacte-nos.
