Para cada aplicação, a geometria adequada

Por forma a cobrir a variedade de sistemas de janelas, portas e fachadas diferentes, a Ensinger fornece barras de isolamento com diversas formas de perfil ou geometrias, para todas as profundidades de isolamento comuns. Os perfis de isolamento térmico insulbar^® estão equipados com elementos funcionais especiais em conformidade com os respetivos requisitos e podem ser fornecidos com diferentes espessuras de parede e geometrias de base.

Perfis de câmara oca retos ou curvados em plástico – com diversas funções

Com base nos três tipos de perfil – reto, curvado e perfil de câmara oca – existe uma grande variedade de barras de poliamida, específicas para cada aplicação, com diferentes zonas funcionais: por exemplo, perfis de isolamento com gancho, ranhura ou seta para admissão da vedação e barras de isolamento com rebordo ou câmara oca como encosto da vedação. Igualmente disponíveis estão variantes com canal de parafuso ou com lingueta, que permitem perdas térmicas muito reduzidas.

Formas de perfil

reto

curvado

Perfil de câmara oca

Barras de isolamento térmico com zonas funcionais / elementos de otimização térmica (seleção)

Ilustração de barra de isolamento térmico curvada com rebordo

reto com rebordo

Ilustração de barra de isolamento térmico curvada com gancho

curvado com gancho

Ilustração de barra de isolamento térmico reta com canal de parafuso

reto com canal de parafuso

Ilustração de barra de isolamento térmico curvada com lingueta

curvado com lingueta

Ilustração de barra de isolamento térmico curvada com seta

curvado com seta

Ilustração de barra de isolamento térmico curvada com ranhura

curvado com ranhura

Ilustração de barra de isolamento térmico curvada com “T”

curvado com “T”

Barras de isolamento para aplicações especiais

Relevo no piso

Separador de fachada

Defletor para sistemas de correr

Calha

Tamanhos e espessuras de parede adequados para cada sistema

Os perfis de isolamento térmico padrão insulbar^® estão atualmente disponíveis para profundidades de isolamento entre 10 mm e 54 mm, com diferentes espessuras de parede. Para garantir a estabilidade das barras ou das construções do caixilho, as espessuras de parede definidas não podem ser excedidas.

Geometrias da base com tolerâncias reduzidas ajustadas à sua câmara de alumínio

A base da barra de isolamento cria a ligação com a câmara de admissão do perfil em alumínio da construção do caixilho. Um ajuste ideal da geometria da base à câmara de alumínio garante uma elevada resistência ao cisalhamento e à tensão transversal, bem como a resistência à força de mola da união. Para isso, é possível criar geometrias de base diferentes com intervalos de tolerância muito reduzidos.

base larga com 2 fios Coex

variante de 4 pés

pés desalinhados

variante de 2 pés

Variantes de câmara de alumínio recomendadas

Dependendo da aplicação, a Ensinger recomenda para os perfis de isolamento térmico insulbar^® duas câmaras de admissão de alumínio diferentes. A variante mais comum é a variante com martelo curto. Para casos excecionais, por exemplo, em caso de obstáculos que dificultem o acesso ao martelo para a roda de engaste, a Ensinger disponibiliza uma alternativa com martelo comprido.

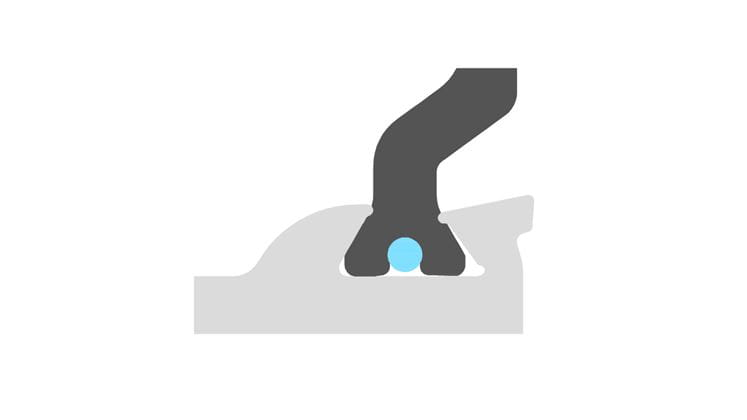

martelo curto

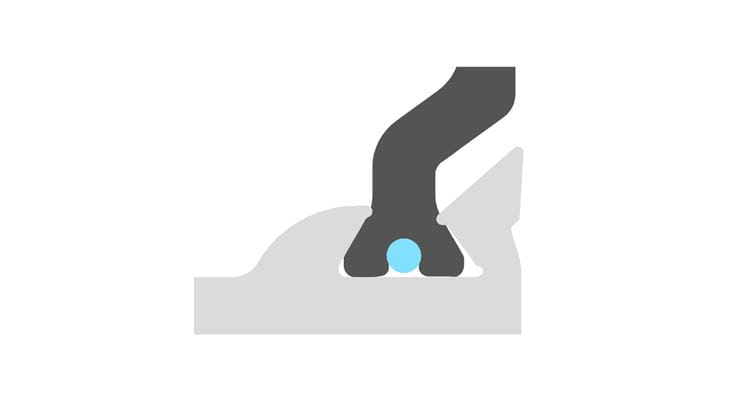

martelo comprido

O fio de vedação Coex – uma barreira de proteção fiável contra a humidade

O fio de vedação Coex integrado na base, uma invenção da Ensinger, destina-se à vedação perfeita do sistema interligado e proporciona também, além da barreira de proteção fiável contra a humidade, uma segurança adicional de deslocamento da união. O núcleo em poliamida do fio Coex é revestido por um adesivo de colagem a quente que derrete com a atuação da temperatura durante o revestimento e é, assim, ativado. Os perfis de isolamento insulbar^® são atualmente fornecidos de série com o fio Coex.
