Parfaites dans la forme
Pour la fonction souhaitée

A chaque application, sa géométrie adaptée

Afin de couvrir la multitude des différents systèmes de fenêtres, portes et façades, Ensinger offre des barrettes dans différentes formes ou géométries et dans toutes les épaisseurs d'isolation courantes. Les barrettes d'isolation thermique insulbar® sont – en fonction de chaque exigence spécifique – équipées d'éléments fonctionnels spéciaux et disponibles en plusieurs épaisseurs de mur et géométries de pied.

Barrettes plate, coudée et tubulaire en plastique – avec de nombreuses fonctions

Constitués de trois différents types de barrettes – plate et coudée ainsi que barrette tubulaire – il existe un grand choix de barrettes en polyamide spécifiques à l'application avec des zones de fonction diverses: Par exemple, les barrettes avec crochet, gorge ou flèche pour recevoir le joint ainsi que les barrettes avec nez ou tubulure en tant que joint formant une butée d'étanchéité. Des variantes avec alvéovis ou ailette qui diminuent sensiblement les déperditions de chaleur, sont également disponibles.


Formes de barrettes

Figure de forme de barrette plate

plate

Figure de forme de barrette coudée

coudée

Figure de forme de barrette tubulaire

tubulaire


Barrettes d'isolation thermique avec zones de fonction/éléments d'optimisation thermique (choix)

Figure de barrette d'isolation thermique coudée avec nez

plate avec nez

Figure de barrette d'isolation thermique coudée avec crochet

coudée avec crochet

Figure de barrette d'isolation thermique plate avec alvéovis

plate avec alvéovis

Figure de barrette d'isolation thermique coudée avec ailette

coudée avec ailette

Figure de barrette d'isolation thermique coudée avec flèche

coudée avec flèche

Figure de barrette d'isolation thermique coudée avec gorge

coudée aver gorge

Figure de barrette d'isolation thermique coudée avec “T”

coudée avec « T »


Barrettes pour applications spécifiques

Figure de barrette pour applications spéciales : seuil

parclose

Figure de barrette pour applications spéciales : intercalaire de murs-rideaux

barette pour murs-rideaux

Figure de barrette pour applications spéciales : chicane pour systèmes coulissants

chicane pour sytèmes coulissants

Figure de barrette pour applications spéciales : chemin de roulement

chemin de roulement


Dimensions appropriées et épaisseurs de mur pour chaque système

Les barrettes d'isolation thermique standards insulbar® sont actuellement disponibles en dimensions comprises entre 10 mm et 54 mm dans différentes épaisseurs d'isolation. Pour garantir la stabilité des barrettes ou des constructions de châssis, les épaisseurs d'isolation ne doivent pas être inférieures à celles qui sont définies.

Géométries de pieds aux tolérances très serrées adaptées à votre chambre en aluminium

Le pied de la barrette établit la liaison avec la chambre du profilé en aluminium du châssis. Un ajustement optimal de la géométrie du pied à la chambre alu garantit une résistance élevée au cisaillement et à la traction transversale ainsi qu'une rigidité au ressort de poussée de l'assemblage. A cet effet, il est possible de réaliser différentes géométries de pied avec des marges étroites de tolérance.
Figure de pied de profilé « large pied » avec 2 fils co-extrudés

large pied avec 2 fils co-extrudés

Figure de pied de profilé variante à 4 pieds

variante à 4 pieds

Figure de pieds de profilés « pieds décalés »

pieds décalés

Figure de pied de profilé variante à 2 pieds

variante à 2 pieds


Variantes de chambres alu conseillées

Pour les barrettes d’isolation thermique insulbar®, Ensinger recommande deux différentes chambres alu en fonction de l’application souhaitée. La variante la plus commune est la chambre avec marteau court. Dans des cas exceptionnels, comme par exemple, en cas d’obstacles qui rendent l’accès difficile, Ensinger propose un marteau long en alternative.

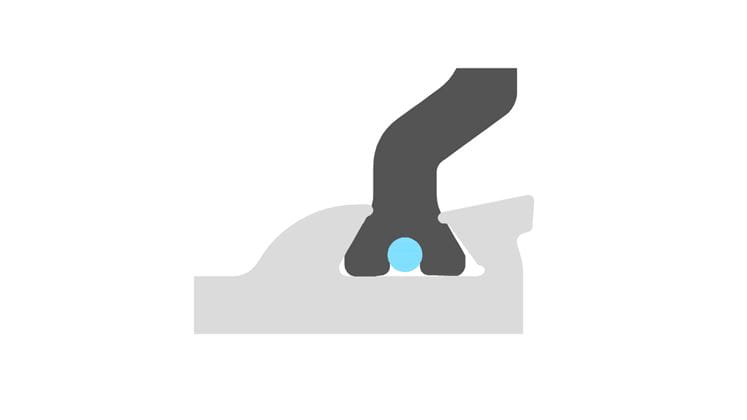

Figure de chambre alu marteau court

marteau court

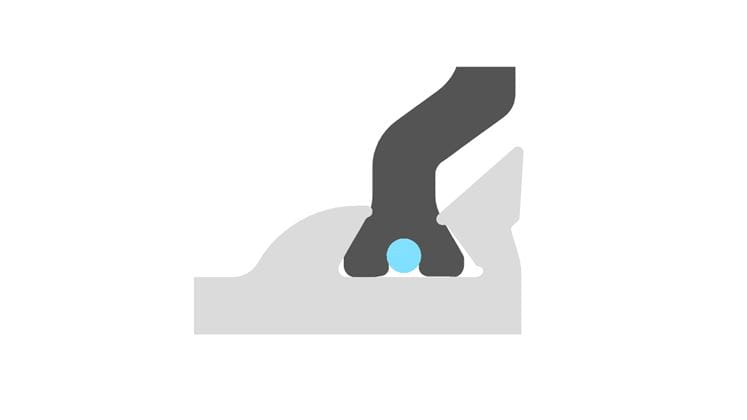

Figure de chambre alu marteau long

marteau long


Le fil de colle co-extrudé – une barrière fiable contre l'humidité

Le fil de colle co-extrudé intégré dans le pied – une invention Ensinger – sert d'étanchéité parfaite au profilé assemblé et apporte une résistance supplémentaire au cisaillement de l'assemblage en plus d'une barrière fiable contre l'humidité. Le noyau en polyamide du fil de colle co-extrudé est enveloppé d’une colle fusible. Sous l’effet de la température, la colle formant le revêtement commence à fondre et le fil de colle co-extrudé est activé. De nos jours, les barrettes insulbar® sont livrées en série avec un fil de colle co-extrudé.
